光伏環境監測WV Envir Equip
一、產品概述

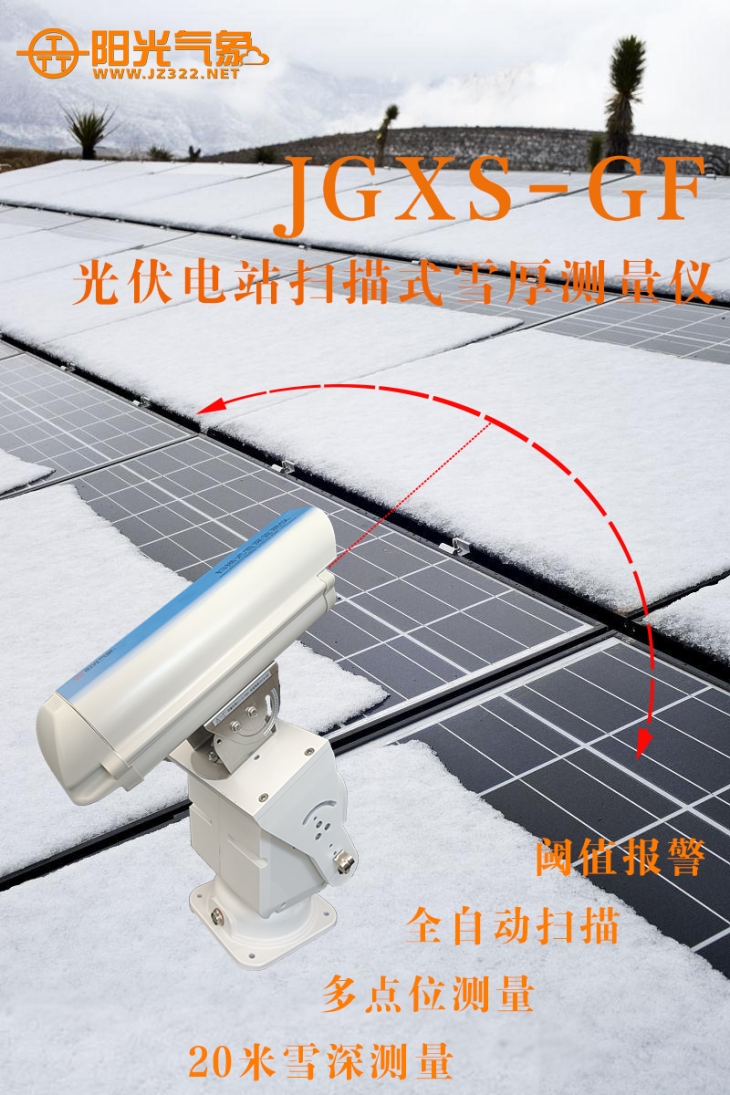

進入冬季，光伏電站如果遇到雪天，光伏板上就會積雪，雪的存在會使太陽光被反射，從而使得光伏板的發電量受到影響。雪重也會增加光伏組件的承重，可能造成光伏組件的變形或損壞，影響光伏組件的壽命和性能。此外，積雪也會使光伏板表面溫度下降，從而減緩電流的流動速度，造成電流的輸出不穩定。因此，雪天對光伏發電的影響是復雜的，及時準確地監測光伏組件表面的積雪情況是非常必要的。JGXS-GF光伏電站掃描式雪厚測量儀是我公司新研發的一款專門針對光伏電站組件表面積雪厚度進行動態測量的儀器。
它改變了傳統靜態單點測試不準確的缺點，單點測試數據單一，不能代表大面積現象。而動態測試可以多點大面積測試，測量數據能準確反饋電池板表面不同位置的積雪厚度。是目前國際上最先進的測量方法。掃描式雪厚測量儀采用了精密機械傳動技術、傳感器技術、計算機控制與測量技術、無線網絡通訊技術、軟件云平臺技術等合為一體的專業測量儀器，具有機器人的功能與特性。可以在室外各種環境中長期自動測試，測量精度極高，數據分析功能強大。產品按照戶外標準設計，IP65防護等級，全天候運行，更適合在環境惡劣的地區工作。
二、工作原理
JGXS-GF光伏電站掃描式雪厚測量儀采用鋁合金材料，精密機械結構，內部裝有二維驅動步進馬達,可以完成在二維空間內的任意位置定點啟停工作。設備基于通用激光測距技術，通過溫度補償解決激光器的溫度穩定性，具有測量準確度高、穩定性好等特點。儀器由底座、臺架、絲杠、齒輪箱、電機、微機控制器、傳感器、電源等部分組成。全部按照戶外防水結構設計,IP65防護等級,可以在環境惡劣地區長時間穩定運行。
整個系統全部采用微機控制, 跟蹤軟件按照程序方式運行。采用二維自動跟蹤方式,邊行走邊測量, 步進馬達運行精度極高,多點重復測試更加穩定可靠。
其強大的通訊功能使測量數據可直接進入個人計算機實地讀取，也可通過GPRS遠程下載，還可通過陽光智慧云平臺實現遠程數據查看、分析、控制等。
三、工作方式

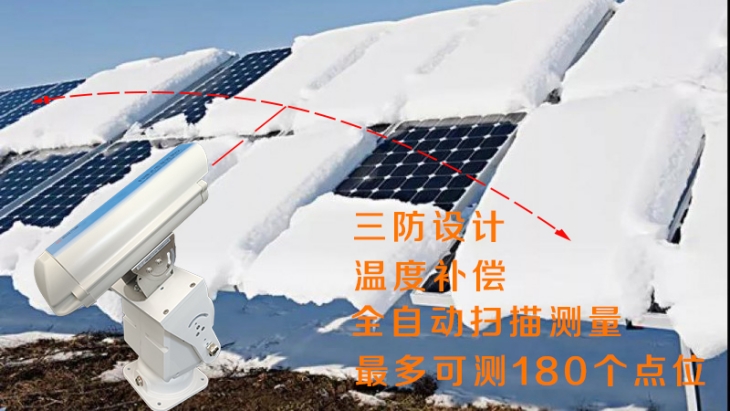

非接觸全自動測量，二維多點動態掃描測量方式，測試點可以任意選擇，最多可以測量180個點。實時存儲測量點的數據,使測量結果更加準確清晰。
四、功能特點
1、光伏電站掃描式雪厚測量儀具有測量點可靈活設定的功能，最多可測量180個點位，儀器按照設定點位自動輪詢測量，不需人工參與；
2、雪深測量采用激光測距原理，測量范圍可達20米；
3、內部集成自動控溫裝置，確保傳感器在極寒的條件下也能精確測量雪深數據；

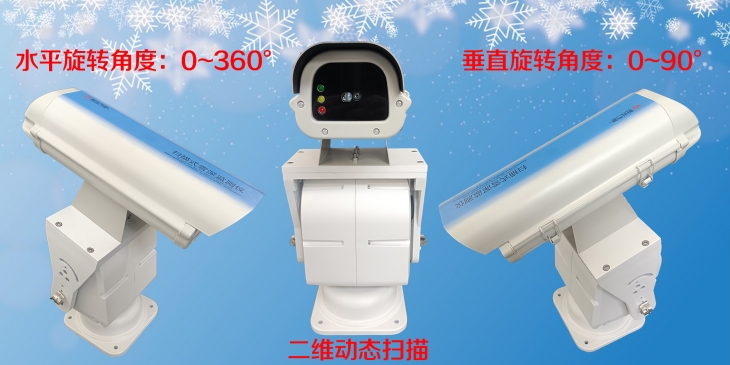

4、水平0～360°，上下0～90°，二維全方位動態自動測量，確保組件傾斜面各個位置的雪厚情況能夠得到真實反饋；
5、掃描式雪厚測量儀采用了精密機械傳動技術、傳感器技術、計算機控制與測量技術、無線網絡通訊技術、軟件云平臺技術等合為一體的專業測量儀器，具有機器人的功能與特性。
6、可根據需求任意設定雪厚報警閾值，光伏運維人員可根據報警信息第一時間采取除雪行動，以保障光伏電站雪天正常運行；
7、環境溫濕度、風向風速、太陽輻射、組件溫度等環境監測要素也可根據用戶需求進行擴展集成，實現一個點位同時測試多個要素；
8、可輸出開關量信號，實現與光伏組件清潔設備聯動控制；
9、數據采集器采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據數8萬條以上，工業控制標準設計，便攜式防振結構 ,適合在惡劣工業環境使用。
10、系統按室外觀測儀器標準設計,采用鋁合金材料制造，具有防風,防水,抗腐蝕,耐高低溫的特點,適合在野外高原等氣候惡劣的環境使用。可靠的三防設計，防護級別達到IP65級，完善的防雷擊、抗干擾等保護措施。
11、設備支持有線/無線等多種傳輸模式，modbus標準通訊協議，即可以與用戶的服務器對接，上傳數據，又可以通過出廠自帶軟件實時顯示各監測數據。配置無線通訊器還可以實現云數據連接遠距離布網監測或異地遙測數據。不受距離限制，每個監測網點配備一個無線通訊端口，由中心監測站的主控微機對網點內所有的數據進行統一監控，以達到整個網點內數據整合及統計。
12、配置無線通訊器，設備還可以連接到陽光智慧云平臺，數據可全天候實時云端監測，云端存儲。用戶無需在線監測數據，數據采集、計算由云平臺在服務器端處理完成，只在需要數據的時候開啟監測系統，登陸平臺，同步云端數據平臺即可以查看實時、歷史數據信息。
五、技術指標
|
序號
|
名稱
|
參數
|
|
1
|
監測要素
|
雪厚瞬時值、雪厚平均值（可根據需求選配測試點環境溫濕度、組件溫度、太陽輻射、風向風速、經度、緯度、GPS時間等）
|
|
2
|
供電電壓
|
DC12V或AC220V
|
|
3
|
功率
|
15W（含加熱）小于8W(不含加熱)
|
|
4
|
雪深量程
|
0～20m
|
|
5
|
分辨率
|
1mm
|
|
6
|
精度
|
≤±3mm
|
|
7
|
輸出格式
|
RS485、GPRS、WiFi、RJ45等
|
|
8
|
通訊協議
|
標準Modbus協議
|
|
9
|
外殼材料
|
鋁合金噴塑
|
|
10
|
防護等級
|
IP65
|
|
11
|
工作溫度
|
-40℃～+60℃
|
|
12
|
工作濕度
|
0～100%RH
|
|
13
|
上下掃描角度
|
0～90°
|
|
14
|
水平掃描角度
|
0～360°
|
|
15
|
掃描半徑
|
30m
|
|
16
|
自動掃描精度
|
4小時小于±0.5°
|
|
17
|
速率
|
50º/sec
|
|
18
|
傳動方式
|
絲杠、齒輪等傳動方式
|
|
19
|
自動歸零功能
|
設定點巡檢后，自動歸零，校準零點位置，不受累計誤差影響。
|
|
20
|
重量
|
小于15kg
|
|
21
|
掃描點位
|
最多180個測試點
|
|
22
|
外形尺寸
|
260×385×470mm
|

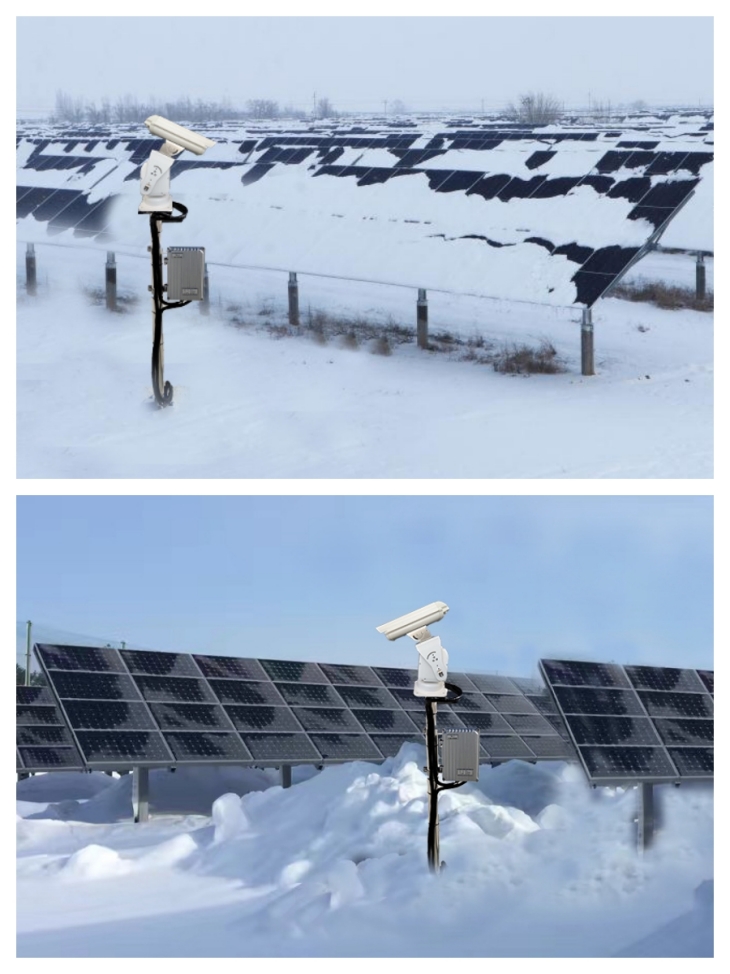

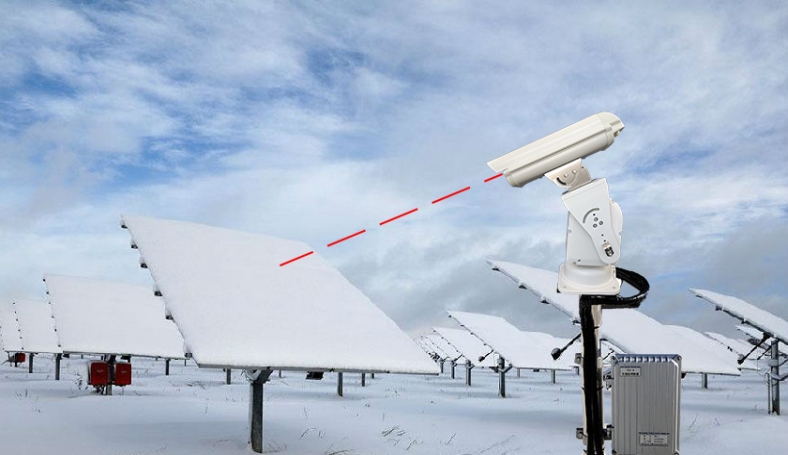

六、工程案例
